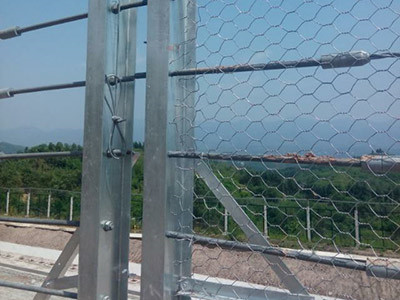

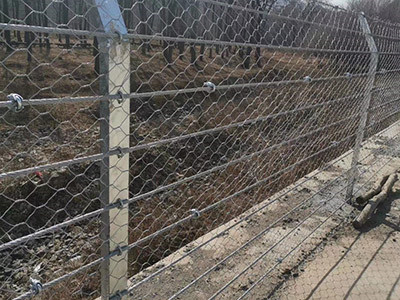

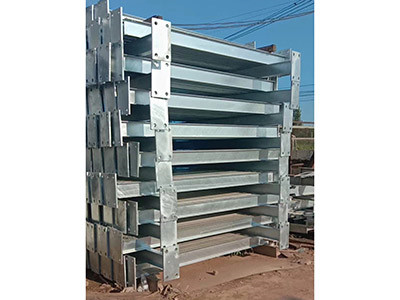

钢性被动防护网的系统常规高度一般为1.8M或2.5M，刚性防护网的立柱间距可适当增大(如3m一4m)，当落石尺寸小能量大时，上下钢丝绳可能被滚石挤压变形后穿过，因此增设间距保持板材，增设薄钢板相对于减小型钢立柱的间距而言，费用大幅降低，钢丝绳间距保持钢板设置双绞六变形钢丝网设置钢丝格栅网一方面是为了拦截小粒径落石，同时还可增加系统的整体性能.目前国内常用的钢丝格栅网有单绞及双绞两种编织方式，当单根钢丝破断时，相比单绞方式，双绞格栅网不容易发生连续破坏，因此新型刚性防护网采用双绞六边形钢丝网，端柱设置斜支撑为防止端柱在受到拉力时沿着钢丝绳的方向发生倾覆，端部钢柱带有斜撑.斜撑可采用角钢或者槽钢
钢性被动防护网耐久性原则钢柱、斜撑、钢丝绳、连接件等采用热浸锌防腐. 由于钢丝网的钢丝直径较小，锈蚀后更加容易丧失防护性能，为了加大其防腐年限，采用镀锌-5%铝一混合稀土合金镀层的方式(也称为镀高尔凡)，这种防腐方法的防腐年限比镀锌要高2一3倍.其结构耐久性相对于一般钢筋网片大幅提高. 弹簧型消能器由套筒、拉杆、螺杆及弹簧组成，拉杆与套筒的一个端面固定连接，拉杆通过绳卡与钢丝绳连接，在套筒内螺杆后端头处放置弹簧，螺杆的另一端通过螺帽与端柱连接.消能装置简单有效，安装方便，并可重复使用或者很方便地更换.套筒，螺杆拉杆，压缩弹簧，弹簧型消能器。
被动防护是由钢丝绳网、环形网、(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拉锚绳、基座和支撑绳)减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。
材质：钢丝绳网、支撑绳和减压环构造：由钢丝绳网或环形网(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拦锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成产品特性：系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原
有施工工艺,使工期和资金得到减少被动防护结构配置：钢柱、支撑绳、拉锚绳那、缝合绳、减压环被动防护网的型号：RX-025、RX-050、RX-075RXI-025、RXI-050、RXI-075、RXI-100、RXI-150、RXI-200等。产品用途：适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏环形防护系统；
产品特性：用数股钢丝盘结成环形相互套接而形成的网。适用于建筑设施旁有缓冲地带的高山峻岭，把岩崩、飞石、雪崩、泥石流拦截在建筑设施之外，避开灾害对建筑设施的毁坏。其作用是拦截落石防护能量一般为150kj--2000kj

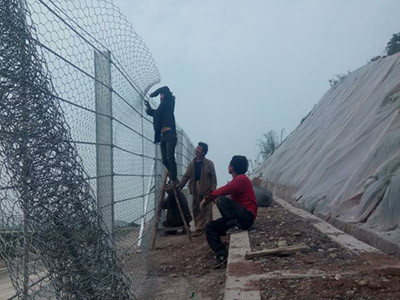

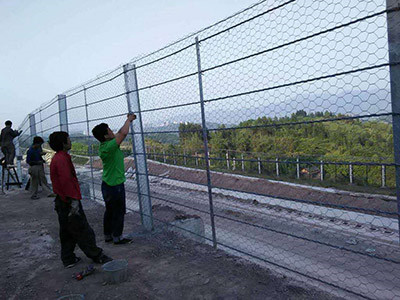

刚性被动防护网施工工艺
被动防护网(包括GAR2、GPS2、GER2和GTC-65A)，常用于坡面崩塌、风化剥落、溜坍、溜滑或塌落类地质灾害的加固防护，其明显特征是采用系统锚杆固定，并根据柔性网的不同，分别通过支撑绳和缝合张拉(钢丝绳网或铁丝格栅)或预应力锚杆(TECCO-65格栅)来对柔性网部分实现预张拉，从而对整个边坡形成连续支撑，其预张拉作业使系统尽可能紧贴坡面，并形成了抑制局部岩土体移动或在发生局部位移或破坏后将其裹缚(滞留)于原位附近的预应力，从而实现其主动防护(加固)功能。
钢性被动防护网该系统在施工工艺上为确保其尽可能紧贴坡面，锚杆孔口应开凿孔口凹坑(系统布置的灵活性常可利用天然低凹位置设置锚杆)。
钢性SNS柔性防护网--被动柔性防护系统的特点
钢性被动柔性防护系统：
被动防护是由钢丝绳网、环形网、(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拉锚绳、基座和支撑绳)减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。
